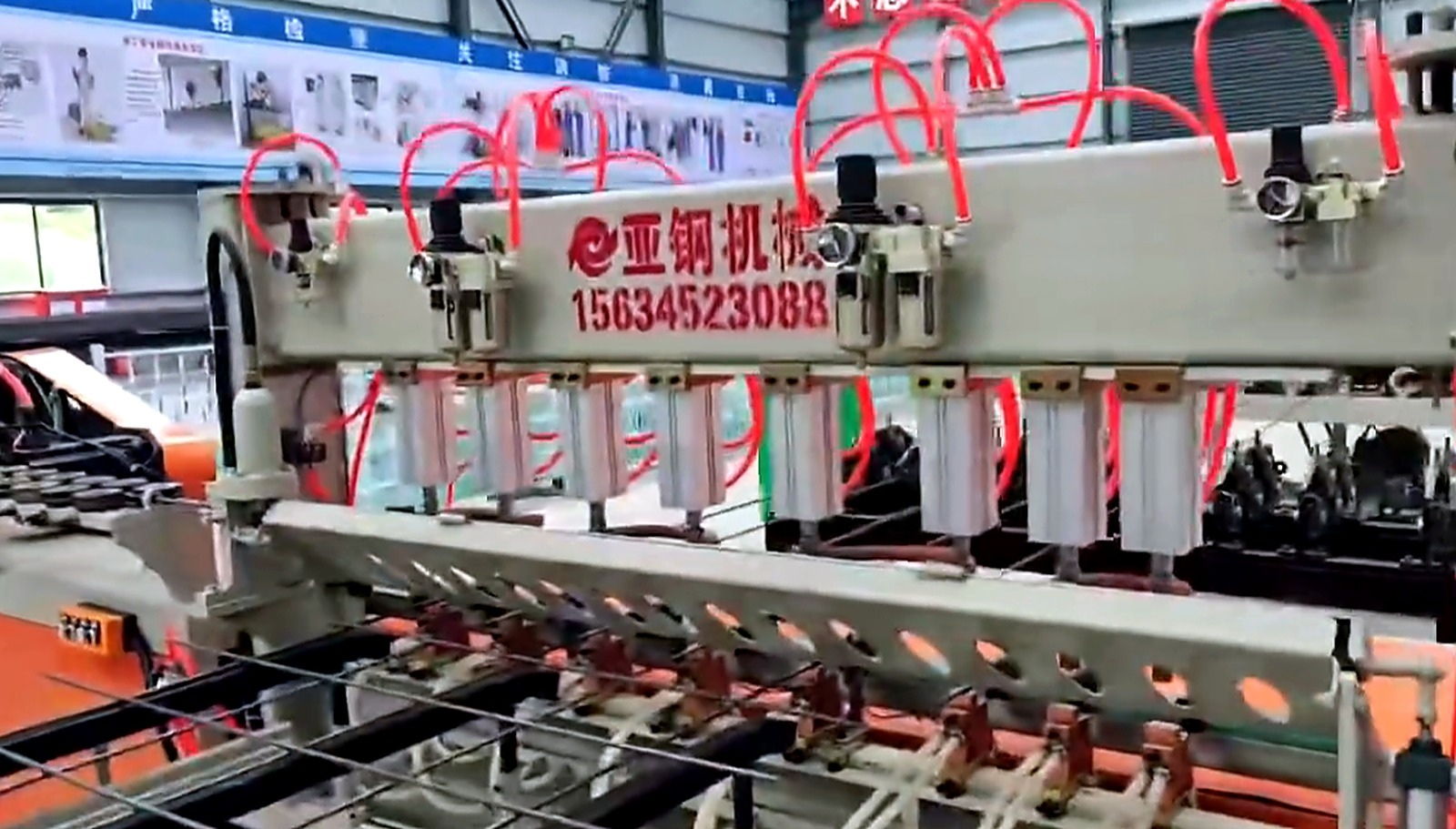

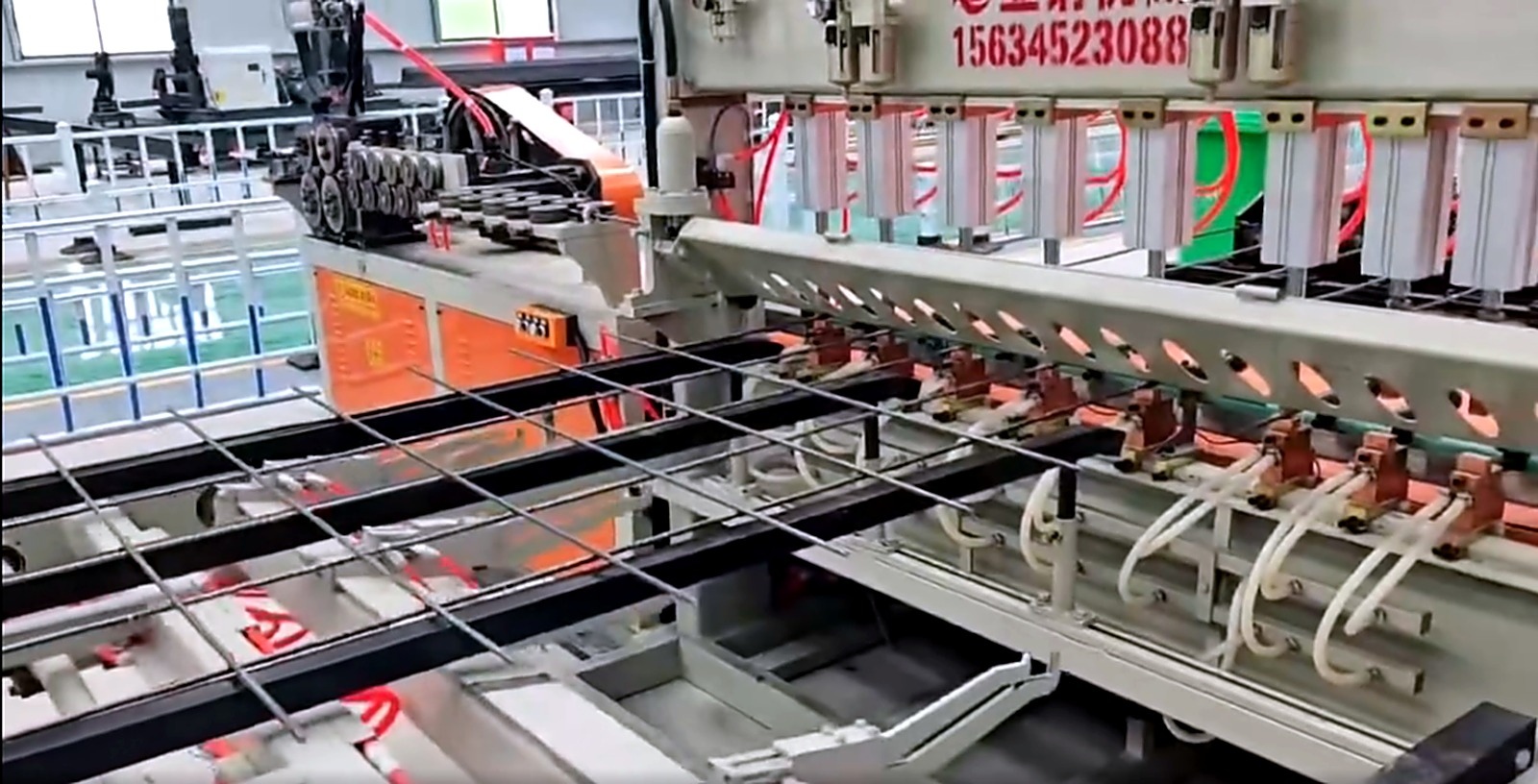

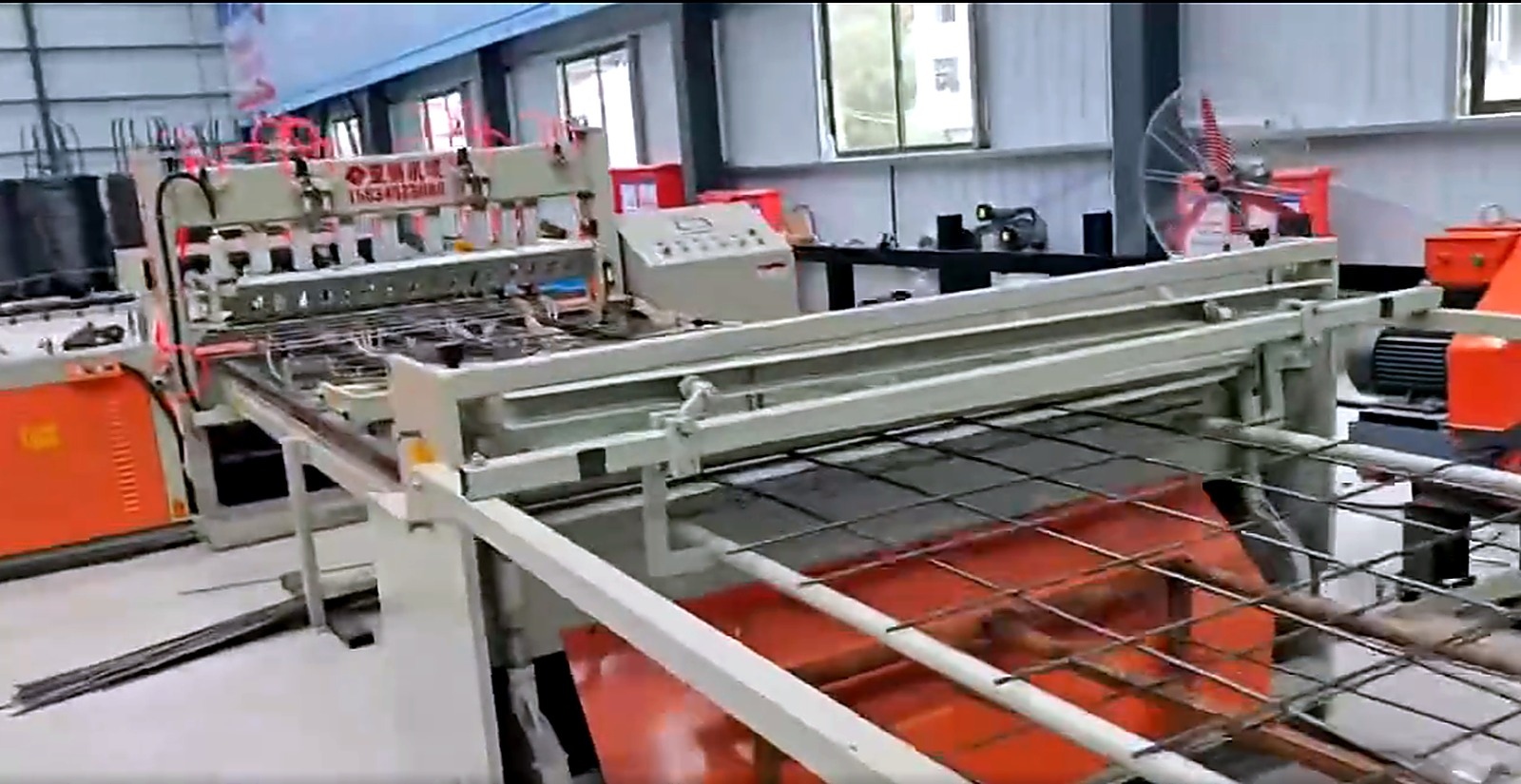

Автоматическая машина точечной сварки арматурной сетки YGWP-1500

Машина контактной точечной сварки YGWP-1500 предназначена для серийного производства сварной арматурной сетки шириной 1500 мм. Оборудование выполняет контактную сварку пересечений продольной и поперечной арматуры, формируя сетчатые карты с заданными параметрами ячейки.

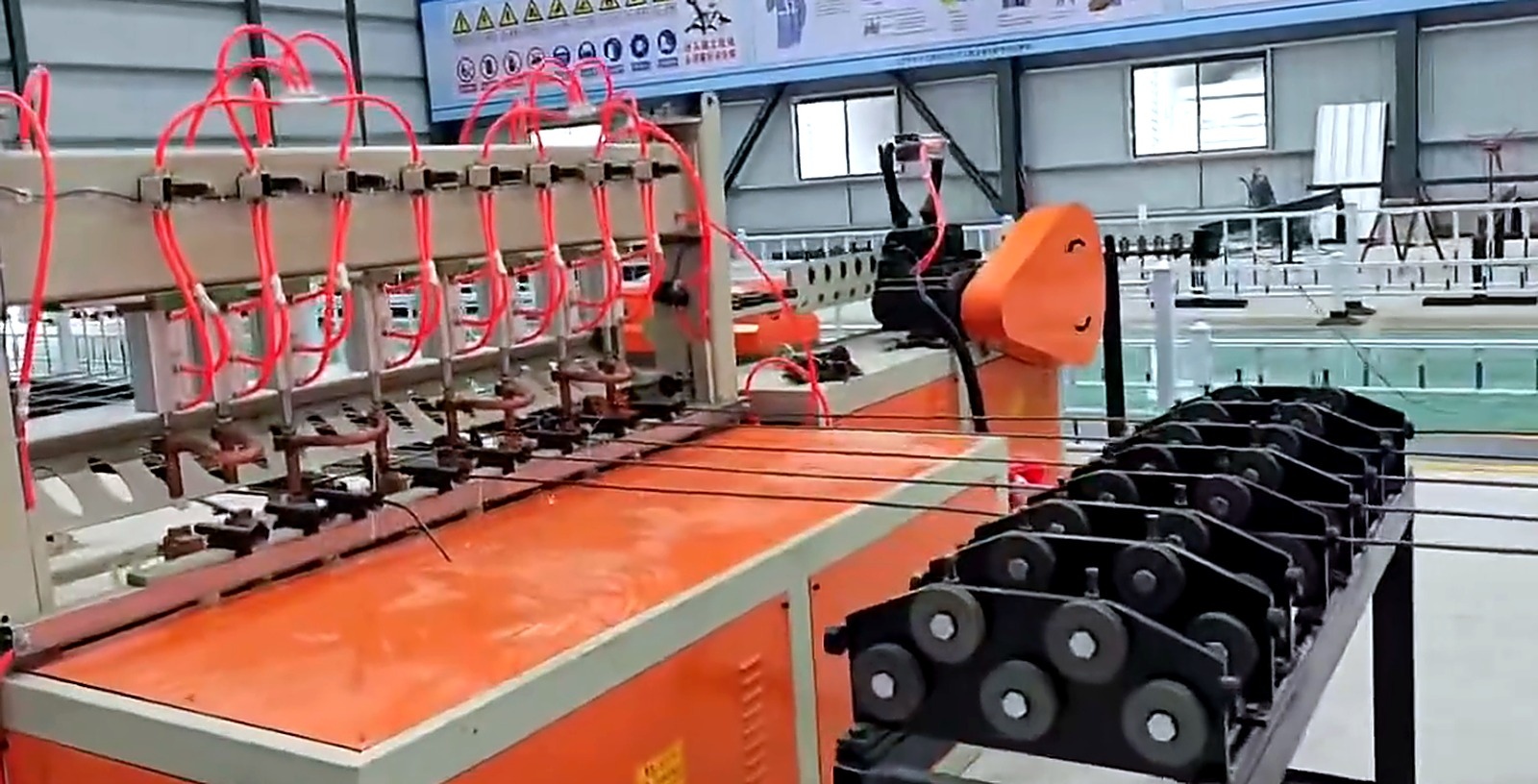

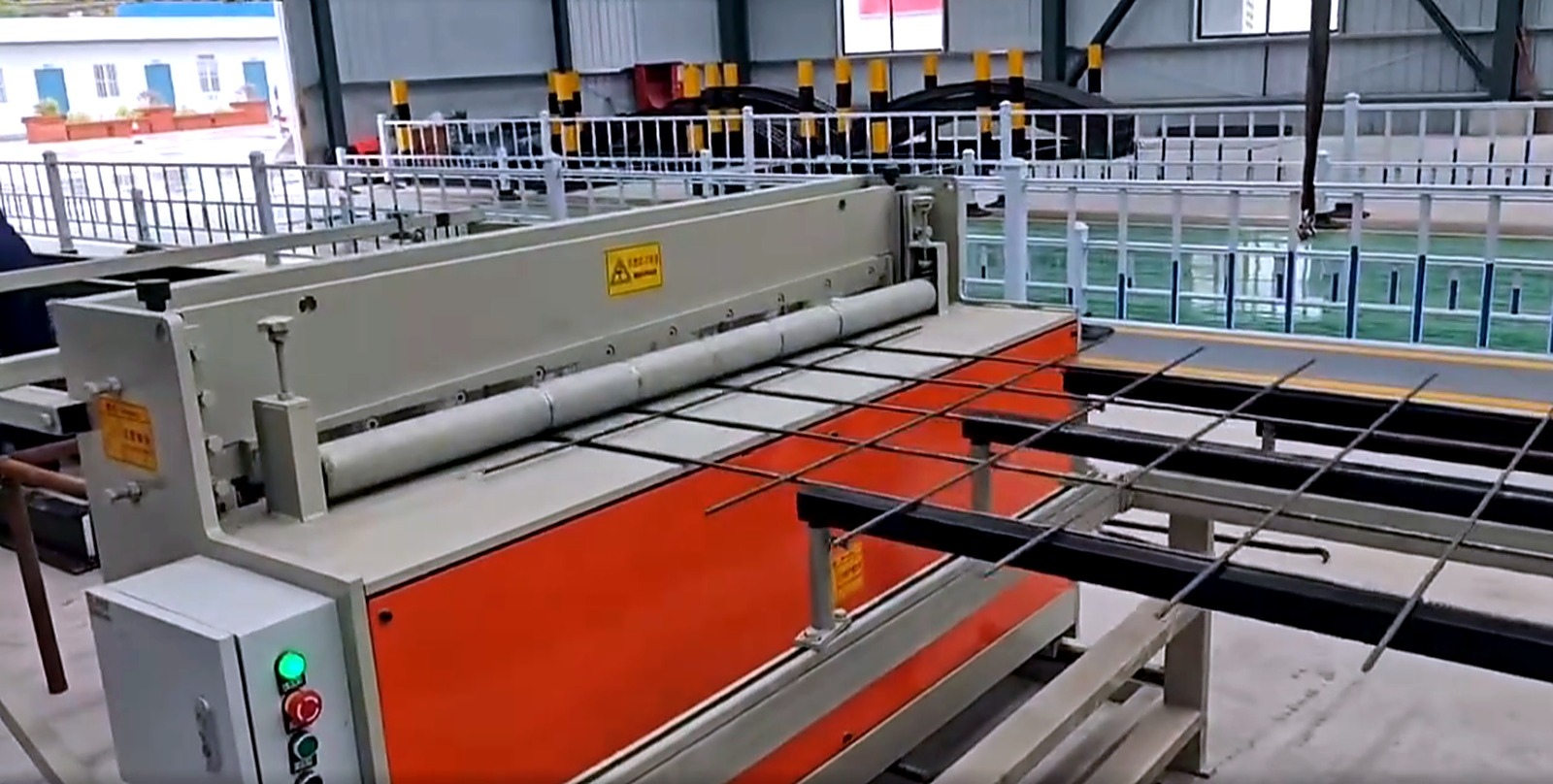

Проволока подаётся из бухт с автоматической правкой. Поперечная арматура выпрямляется, режется на установленную длину и поступает в зону сварки. Протяжка сетки управляется сервоприводом, а параметры работы задаются через ПЛК и сенсорный экран.

Особенности и преимущества

• Автоматическая подача продольной и поперечной арматуры из бухт.
• Правка и резка поперечной проволоки до сварки.
• Серводвигатели подачи и протяжки сетки.
• Возможность настройки размера ячеек от 80 x 80 до 300 x 300 мм.
• До 8 сварочных точек за цикл.
• Пневматические цилиндры для создания сварочного давления.
• Плавная регулировка напряжения сварки.
• Водяное охлаждение верхних и нижних электрододержателей.
• Настройка до 30 типов ячеек через сенсорный экран.

Технические характеристики

• Ширина сварки: 1500 мм.
• Длина сварки: до 2000 мм.
• Размер ячейки: от 80 x 80 до 300 x 300 мм.
• Шаг продольной и поперечной арматуры: более 80 мм.
• Диаметр арматуры: 5–8 мм.
• Максимальная сварочная способность: 8 + 8 мм.
• Количество сварочных точек: до 8.
• Скорость сварки: 25–45 рядов/мин.
• Скорость сварки сетки: до 30 циклов/мин.
• Верхний электрод: Ø25 мм.
• Нижний электрод: 35 x 35 x 20 мм.
• Количество сварочных аппаратов: 2 шт.
• Количество сварочных цилиндров: 8 шт.
• Рабочее давление воздуха: 0,7 МПа.
• Расход воздуха: около 2,5 м куб/мин.
• Напряжение питания: 380 В.
• Номинальная частота: 50 Гц.
• Давление охлаждающей воды: 0,2–0,3 МПа.
• Расход охлаждающей воды: около 0,4 м куб/мин.
• Габариты (Д x Ш x В): 21 000 x 7500 x 1750 мм.

Применение

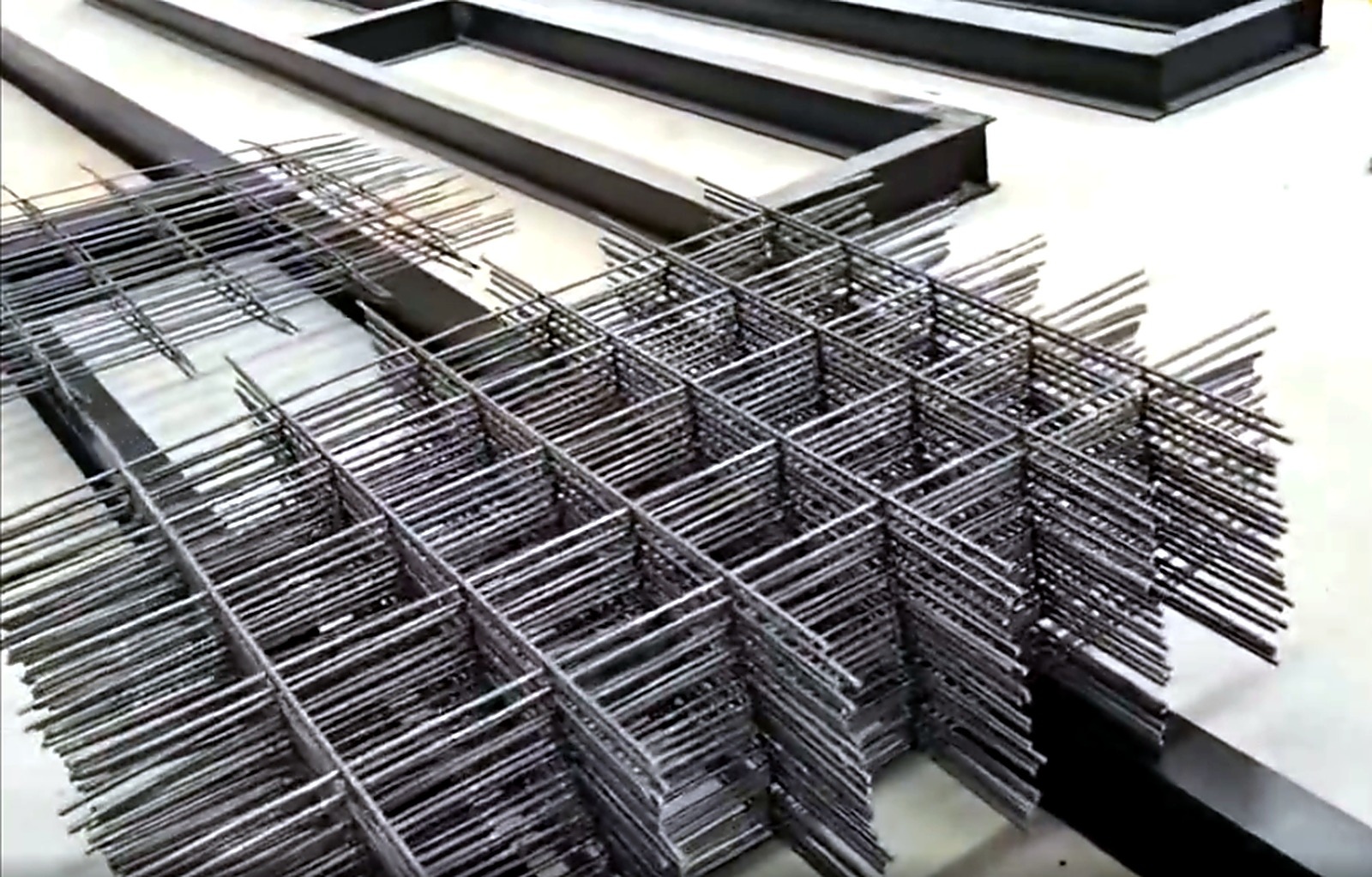

Оборудование используют для выпуска сварных арматурных сеток из гладкой, холоднокатаной и горячекатаной рифлёной арматуры диаметром 5–8 мм. Машина подходит для предприятий, производящих сетки для железобетонных изделий, монолитного строительства и армирования строительных конструкций.

Уточните комплектацию, цену и срок поставки машины контактной точечной сварки YGWP-1500 у менеджера ZOTY.
